Транспортерные и конвейерные ленты
|
Резинотканевые и резинотросовые ленты обычно используют в случаях среднего и тяжелого применения. Существует много разновидностей лент такого типа. Их применяют для транспортировки грузов (сыпучих, штучных, кусковых). Резиновые ленты применяются в таких областях, как:
|
 |
Резинотканевые ленты (с текстильным кордом)
|
Этот вид лент — самый популярный. Резинотканевая конвейерная лента состоит из отделенных друг от друга слоем каучука нескольких прорезиненных слоев. В зависимости от требований к транспортировке продукции подбираются типы материалов и толщина слоев. Для защиты текстильной ленты от неблагоприятных воздействий ее края могут быть покрыты слоем резины. Полная маркировка текстильной ленты включает в себя:
|
 |
|
Пример: 1800 EP800/4 6+4 X Это означает, что ширина ленты составляет 1800мм, корд ленты выполнен из polyester-nylon, разрывная нагрузка 800Н/мм, корд ленты состоит из четырех слоев, толщины обкладок составляют 6 и 4мм, класс качества "X" (см. классы качества). Также можно записать в следующем виде: |
 |
|
1800 4EP200 6+4 X
этот вариант записи говорит о том, что лента состоит из четырех слоев, с допустимой максимальной нагрузкой на каждый слой до 200 Н/мм Основа лент
Самые используемые материалы для корда конвейерных лент: в продольном направлении — волокна полиэстера (E), в поперечном направлении — полиамида либо нейлона (P). Благодаря этим материалам обеспечиваются эластичность, высокая прочность на разрыв и небольшой вес ленты. Также могут быть использованы: хлопок (B), искусственный шелк (R), нейлон-нейлон (РР), и т.д. В маркировке лент тип корда обозначается буквами, показывающими его состав, далее следует число, показывающее максимальную допустимую нагрузку в Н/мм, далее число, показывающее количество текстильных слоев. |
Стандартизированные усилия на разрыв:
|
Минимальный предел прочности (Н/мм.) |
||||||||||||
|
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1.000 |
1.250 |
1.600 |
2.000 |
2.500 |
3.150 |
Основные типы резиновых конвейерных лент с текстильным кордом:
- Гладкие текстильные ленты
Они - наиболее используемые, благодаря универсальности и низкой стоимости. Высокое качество резиновых покрытий, позволяет использовать их практически в любом процессе транспортировки.
Дополнительные характеристики резиновых лент, зависящие от условий применения:
Возможно два вида исполнения: C закрытыми краями - они покрыты специальным каучуко-содержащим составом, который снижает трение о конструкцию конвейера и защищает ленту от агрессивного воздействия окружающей среды. С обрезанными (открытыми) краями - они дешевле, но тоже надежны. |
 |
Использование гладких конвейерных лент ограничено углом транспортировки (предел может быть 18-20 градусов). Если же угол транспортировки будет больше указанного, то рекомендуем использовать ленты, имеющие любой вид поперечной поддержки транспортируемого продукта.
|
- Ленты, имеющие резиновые борта и захваты Ленты для транспортировки груза под углом могут быть выполнены с «шевронами», а также с боковыми гофрированными бортами и поперечными захватами. Высота боковых бортов — от 40 до 400 мм. Иногда делается промежуточное усиление тканью, что придает бортам повышенную жесткость. Это позволяет выполнять транспортировку более тяжелых грузов. Высота захватов по сравнению с высотой бокового борта, как правило, на 10 – 20 мм меньше. |
 |
В конвейерных системах, использующих большие изгибы транспортера, могут быть использованы ленты без усиления поперечной жесткости.
Боковые борта изготавливаются высотой от 40 до 400мм. Для придания большей жесткости они могут быть изготовлены с промежуточным усилением тканью. Такие захваты менее подвержены изгибанию и способны транспортировать более тяжелые грузы.
Высота захватов - обычно на 10 - 20мм меньше чем высота бокового борта.
- Ленты с шевронами
Если требуется транспортировать продукцию при угле транспортировки до 45 градусов, то следует использовать ленты с шевронами.

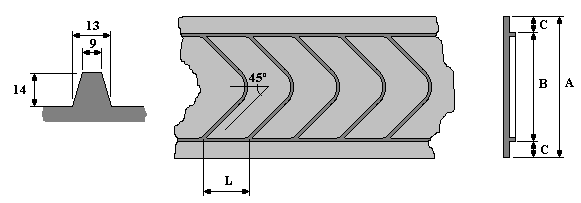

- шевронные ленты типа "KNC"
Применение лент с шевронами типа KNC позволяет использовать боковые опорные ролики в конструкции конвейера. Эти ленты обычно производятся с твердым усиленным утком, чтобы избежать деформации транспортерной ленты.
Основные размеры:
|
индекс |
Значения |
|
A |
400, 500, 600, 650, 800, 1000, 1200, 1400 mm (Возможны промежуточные размеры с шагом 50мм). |
|
B |
от 250 до 1200 mm., |
|
C |
от 50 до 175 mm. |
|
L |
200 mm. |

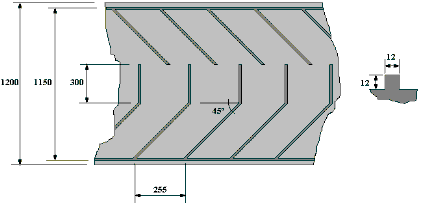

- шевронные ленты типа "KD"
Эти ленты больше всего подходят для транспортировки органических веществ, таких как: канализационные отходы, гумус. Они предполагают работу на открытом воздухе с влажными материалами.
- шевронные ленты типа N25
Если обычная высота шевронов 14мм является недостаточной, то во многих случаях ,при увеличении угла транспортировки, рекомендуем использовать ленты с шевронами N25, с высотой шеврона 25мм(см. рисунок).
|
Ширина ленты A) mm. |
Ширина шеврона B) mm. |
Свободная зона между шевронами (C) mm. |
|
500 |
445 |
27,5 |
|
550 |
445 |
52,5 |
|
600 |
445 |
77,5 |
|
650 |
445 |
102,5 |
|
700 |
650 |
25 |
|
750 |
650 |
50 |
|
800 |
650 |
75 |
|
850 |
650 |
100 |
|
900 |
650 |
125 |
|
950 |
850 |
50 |
|
1.000 |
850 |
75 |
|
1.050 |
850 |
100 |
|
1.100 |
850 |
125 |
|
1.200 |
850 |
175 |
|
1.150 |
1.050 |
50 |
|
1.200 |
1.050 |
75 |
- Ленты с профилем «SuperGrip»
 |
Такие ленты используют для перевозки различного багажа в конвейерных системах (горизонтальных и наклонных). Благодаря грубому профилю обеспечивается значительный коэффициент трения, что противодействует «сползанию» транспортируемого продукта и гасит колебания конвейера. Эти ленты могут исполняться в различных цветовых оттенках |
 |
