Замки для соединения конвейерных лент

Механические соединители для транспортерных лент Bolt Solid plate - Ammeraal-rus.ru

Типоразмер соединения	Прочность ленты,Н/мм	Толщина ленты, мм	Min диаметр барабана, мм	Кол-во компл. в коробке шт.	Металл (материал) соединения
Типоразмер соединения	Прочность ленты,Н/мм	Толщина ленты, мм	Min диаметр барабана, мм	Кол-во компл. в коробке шт.	Сталь	Сталь нержавеющая	Мегалой	Ивердьюр
1	315	5 - 11	250	25	+
140	400	5 - 11	300	25	+	+	+	+
190	630	8 - 14	400	25	+	+	+	+
1 - 1/2	500	11 - 17	400	25	+	+	+	+
2	800	14 - 21	700	25	+	+	+	+
2 - 1/4	1000	14 - 30	850	25	+
2 - 1/2	800	19 - 25	1000	10	+
3	1000	24 или более	1200	10	+
* Устойчивость соединений		к абразивному износу			Х	Х	О	С
		к химическим воздействиям			С	Х --> О	С	С
		к коррозии			Б	О	С	С

* Х – хорошая; С –слабая; Б –благоприятная; О - отличная
Количество комплектов болтовых соединений (нижняя и верхняя пластины, два болта, две гайки)

Ширина ленты	Типоразмер болтового соединения
	140; 190	1,5; 2; 2,25	2,5; 3
	стык 90 градусов	стык 90 градусов	стык 90 градусов
500	16	13	10
650	17	21	14
800	26	21	17
1000	32	26	21
1200	39	31	26
1400	46	37	30

Монтажные инструменты и приспособления

Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Масса, кг
	пробойник	Р1Р Р2Р РЗР	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2 2-1/2, 3	0,06 0,10 0,13
	торцовый гаечный ключ	S1S S2S S3S	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2 2-1/2, 3	0,09 0,09 0,13
	направляющая для насадки болтов	2BH		0,02
	обламыватель болтов	110 112 113	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2 2-1/2, 3	0,60 0,66 0,90
	зубило для замены изношенных верхних пластин, предотвращающих необходимость замены соединения стыка	C1C C2C	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2	0,54 0,54
Для монтажа с помощью дрели
	пробойник	HР1 HР2 HРЗ	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2 2-1/2, 3	0,07 0,07 0,10
	гаечный ключ	HW1 HW2 HWЗ	140, 190, RP1, 375Х, 550 1-1/2, 2, 2-1/4, RP2 2-1/2, 3	0,11 0,14 0,17
	патрон	5552		0.16
Флекско – лок лента
Инструмент	Название	Заказной номер	Типоразмер болтового соединения	Длина, м
	Flexco (Флекско) лок - лента для предотвращения просыпания транспортируемого материала и попадания влаги в стык	FL7C FL11C	140, 190, 1-1/2, 2, 2-1/4, 2-1/2, 3	30 30

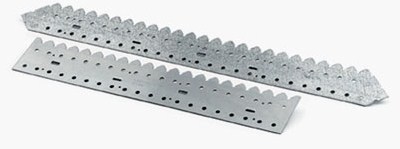

Шаблоны
		Для пробивки (сверления) отверстий под болты соединений. Шаблоны гарантируют точное расстояние между пластинами.
